پیوست 2 : جدول‌های ابعادی آسانسور
در این قسمت ابعاد پیشنهادی چاه، چاهک، موتورخانه و کابین آسانسور ذکر گردیده است. این جدول مربوط به آسانسورهای ساختمان‌های دسته اول تا چهارم و آسانسورهای حمل خودرو می‌باشد.
توضیحات: این جدول‌ها ابعاد برخی از آسانسورها تا سرعت 2/5 متر بر ثانیه را پیشنهاد می‌دهد. ابعاد مربوط به سرعتهای بالاتر و انواع دیگر آسانسورها باید از شرکت‌ها و مشاورین صاحب صلاحیت اخذ گردد. سرعت 0/4 متر بر ثانیه فقط برای آسانسورهای هیدرولیک و سرعتهای 1/6 و 2/5 متر بر ثانیه فقط برای آسانسورهای کششی الکتریکی به کار می‌رود.
آسانسورهای 375، 300 و 450 کیلوگرم فقط برای انتقال عادی مسافرین به کار می‌رود. ظرفیت 600 کیلوگرم برای جابه جایی افراد با صندلی چرخدار و آسانسور 1000 کیلوگرم در ساختمان‌های مسکونی و بیمارستان‌ها برای حمل برانکارد با دسته‌های قابل جدا شدن کاربرد دارد.
آسانسورهای 1600 و 2000 کیلوگرم برای حمل تخته‌ای بیمارستانی در مراکز بیمارستانی و درمانی به کار می‌رود و ظرفیت 2500 کیلوگرم برای حمل تخت بیمارستانی به همراه مسافرین و وسایل پزشکی کاربرد دارد.
آسانسورهای کنار هم دارای چاه مشترک
الف – عرض کل چاه مشترک برابر با مجموع عرض چاه‌های هر آسانسور به علاوه ضخامت دیواره‌ها یا سازه‌های جداکننده است.
ب – ارتفاع چاهک برابر با ارتفاع سریعترین آسانسور موجود در چاه مشترک می‌باشد.
ج – حداقل ارتفاع کف آخرین توقف تا زیر سقف موتورخانه (بالاسری) برابر با ارتفاع بالاسری برای سریعترین آسانسور موجود در چاه مشترک می‌باشد.
جدول 1- اندازه‌های ارتفاع بالاسری، ارتفاع چاهک، ارتفاع کابین و درب
| آسانسورها با ترافیک سنگین (دسته سوم) | آسانسورهای عمومی (دسته‌های اول، دوم و چهارم) | آسانسورهای ساختمان مسکونی (دسته دوم) | شرعت نامی Vn | پارامتر | |||||||||||||||
| ظرفیت نامی (جرم) | |||||||||||||||||||
| کیلوگرم | |||||||||||||||||||
| 2000 | 1800 | 1600 | 1350 | 1375 | 1350 | 1375/1000 | 800 | 630 | 1000 | 630 | 450 | ||||||||
| 2400 | 2300 | 2200 | ارتفاع کابین h4 | ||||||||||||||||
| 2100 | 2000 | ارتفاع درب کابین و دربهای طبقات h3 | |||||||||||||||||
| c | 1400 | 0/40 | ارتفاع چاهک، d3 | ||||||||||||||||
| c | 1400 | 0/63 | |||||||||||||||||
| 0/75 | |||||||||||||||||||
| 1/00 | |||||||||||||||||||
| 1600 | c | 1/50 | |||||||||||||||||
| 1/60 | |||||||||||||||||||
| 1/75 | |||||||||||||||||||
| 1750 | c | 175 | c | 2/00 | |||||||||||||||
| 2200 | c | 2200 | c | 2/50 | |||||||||||||||
| 3200 | c | 3/00 | |||||||||||||||||
| 3400 | 3/50 | ||||||||||||||||||
| 3800 | 4/00 | ||||||||||||||||||
| 3800 | 5/00 | ||||||||||||||||||
| 4000 | 6/00 | ||||||||||||||||||
| ظرفیت نامی (جرم) | ارتفاع بالاسری (h1) | ||||||||||||||||||
| 2000 | 1800 | 1600 | 1350 | 1375 | 1350 | 1375/1000 | 800 | 630 | 1000 | 630 | 450 | ||||||||
| 3600 | 0/40 | ||||||||||||||||||
| c | 4200 | 3800 | 3600 | 0/63 | |||||||||||||||
| 0/75 | |||||||||||||||||||
| 3700 | 1/00 | ||||||||||||||||||
| 4200 | 3800 | 3800 | c | 1/50 | |||||||||||||||
| 1/60 | |||||||||||||||||||
| 1/75 | |||||||||||||||||||
| 4400 | c | 4300 | c | 2/00 | |||||||||||||||
| 5500 | 5200 | 5000 | c | 5000 | 2/50 | ||||||||||||||
| 5500 | 3/00 | ||||||||||||||||||
| 5700 | 3/50 | ||||||||||||||||||
| 5700 | 4/00 | ||||||||||||||||||
| 5700 | 5/00 | ||||||||||||||||||
| 6200 | 6/00 | ||||||||||||||||||
| a در برخی موارد ارتفاع بالاسری h1 و ارتفاع چاهک d3 بیشتری مورد نیاز است.
b فقط برای آسانسورهای هیدرولیک c برای موارد خارج از اندازه استاندارد d اندازه‌ها با فرض استفاده از ضربه‌گیر با ……………. در نظر گرفته شده است. |
|||||||||||||||||||
جدول 2 – اندازه موتورخانه
| ظرفیت اسمی (جرم) | سرعت اسمی Vn (m/s) | ||||
| 1800 کیلو به 2000 کیلو
b4×d4 |
1275 کیلو به 1600 کیلو
b4×d4 |
800 کیلو به 1000 کیلو
b4×d4 |
320 کیلو به 630 کیلو
b4×d4 |
||
| 5000×3000 | 4900×3200 | 4900×3200 | 3700×2500 | 0/63-1/75 | موتورخانه آسانسورهای الکتریکی (در صورت وجود) |
| 5700×3300 | 5300×3000 | 5100×2700 | 2/0-3/0 | ||
| 5700×3300 | 5700×3300 | 5700×3300 | 3/5-6/0 | ||
| در ساختمان‌های مسکونی عرض یا عمق چاه × 2000 میلی‌متر | 0/4-1/0 | موتورخانه آسانسورهای هیدرولیک (در صورت وجود) | |||
جدول 3- ابعاد کاربردی آسانسورهای بیمارستانی دسته‌های سوم و چهارم
| ظرفیت اسمی (جرم) | سرعت اسمی Vn (m/s) | پارامتر | ||||
| 2500 | 2000 | 1600 | 1275 | ارتفاع، h4 (mm) | کابین | |
| 2300 | ||||||
| 2100 | ارتفاع، h4 (mm) | درب کابین و طبقات | ||||
| 1800 | 1600 | 0/63 | ارتفاع چاهک، d3 | |||
| 1900 | 1700 | 1/00 | ||||
| 2100 | 1900 | 1/60 | ||||
| 2300 | 2100 | 2/00 | ||||
| 2500 | 0/5 | |||||
| 4600 | 4400 | 0/63 | ارتفاع چاهک، h1 | |||
| 4600 | 4400 | 1/00 | ||||
| 4600 | 4400 | 1/60 | ||||
| 4800 | 4600 | 2/00 | ||||
| 5600 | 5400 | 2/5 | ||||
| 29 | 27 | 25 | سطح، A (m2) | 63/0m/s
50/2m/s |
موتورخانه (در صورت وجود) | |
| 3500 | 3200 | عرض، d4 (mm) | ||||
| 5800 | 5500 | عرض، d4 (mm) | ||||
| b, b4, d4 حداقل اندازه‌ها هستند ابعاد واقعی باید حداقل معادل مساحت A باشند. | ||||||
*

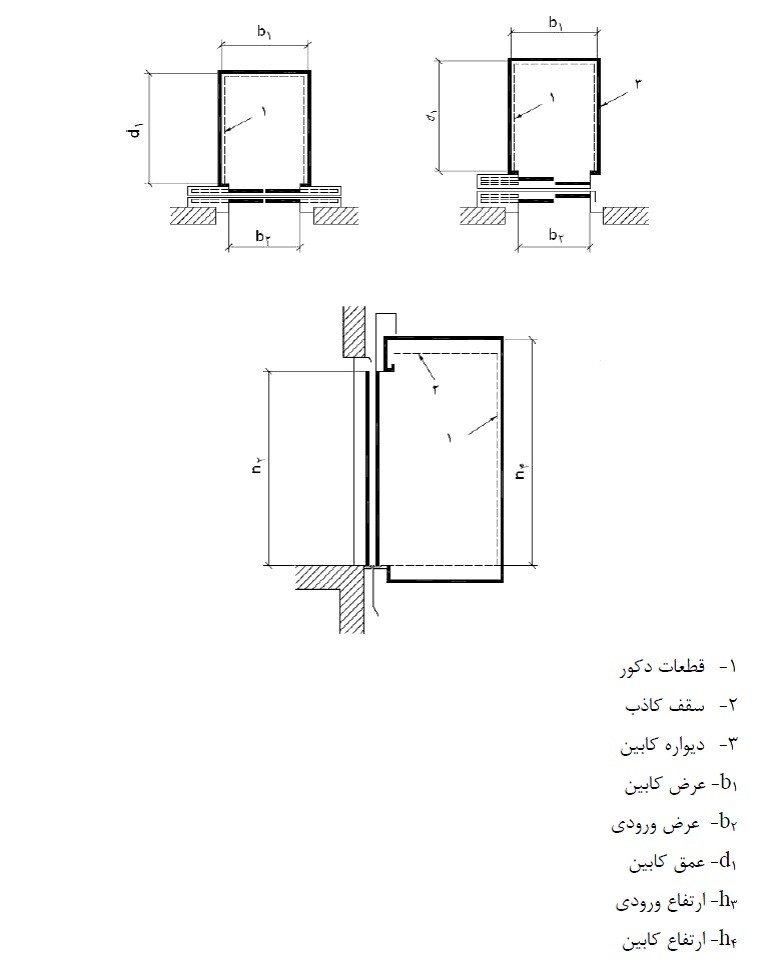

شکل 1- اندازه‌های کابین ورودی
*

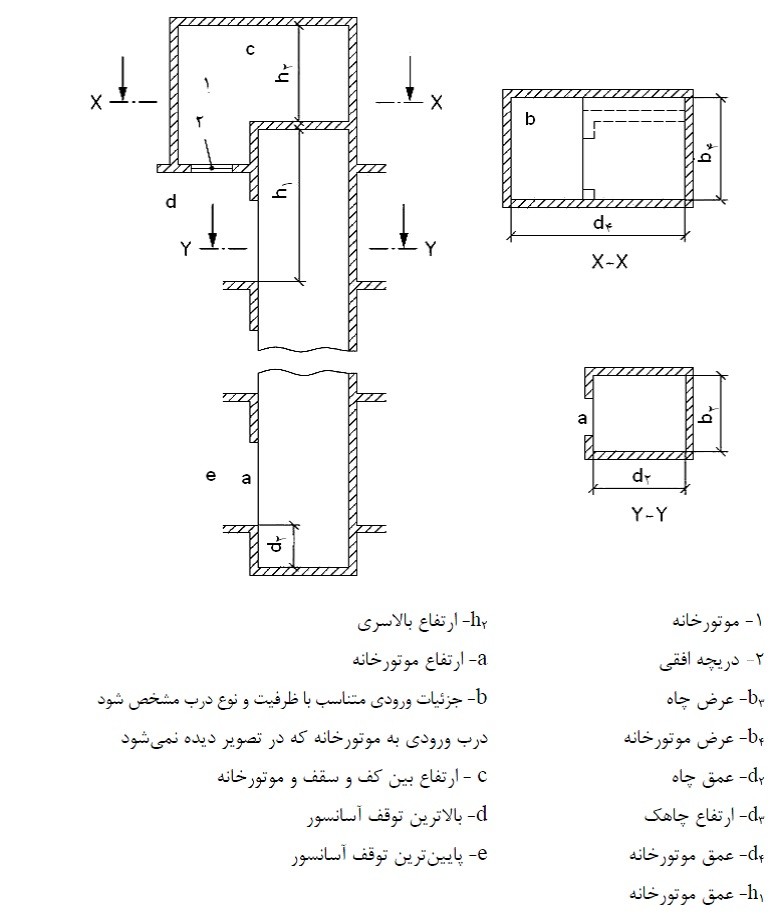

شکل 2 آسانسور الکتریکی با موتورخانه
*

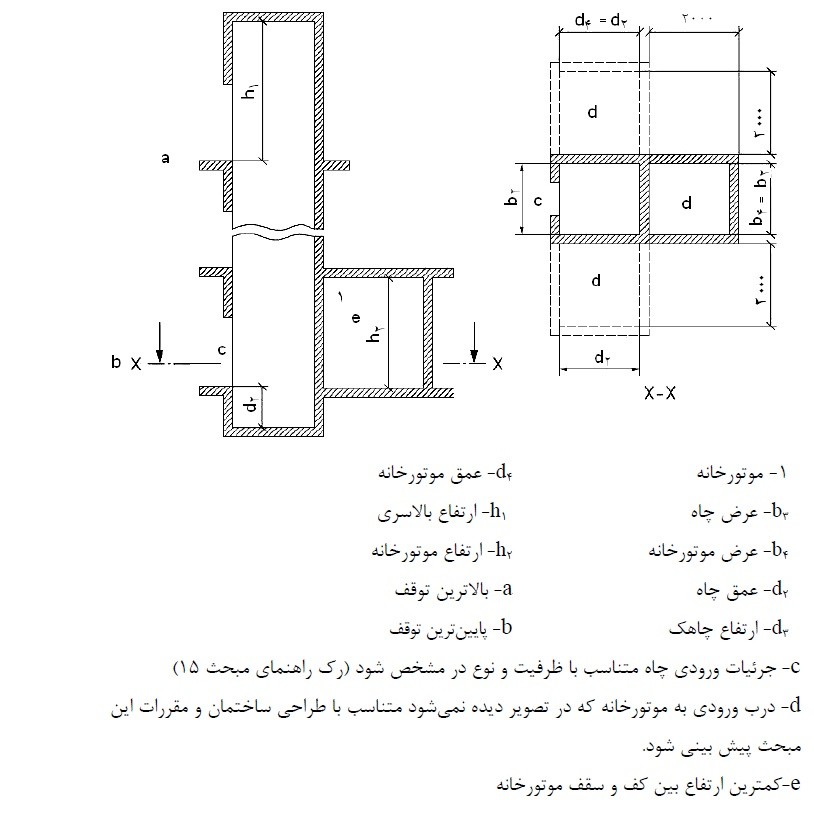

شکل 3 – آسانسور هیدرولیک با موتور خانه
*

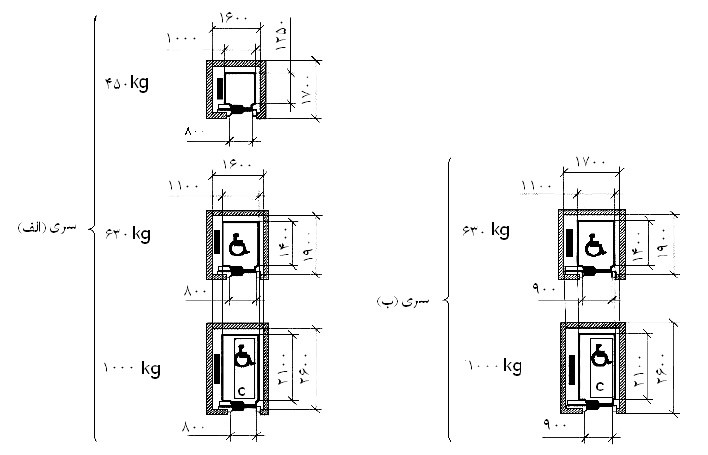

شکل 4- آسانسورهای ساختمان مسکونی
توجه 1: این آسانسورها تا سرعت 2/5 متر بر ثانیه مناسب هستند.
توجه 2: انتخاب سری (الف) یا سری (ب) به نوع طراحی بستگی دارد.
توجه 3: آسانسورهایی که در سری (الف) و سری (ب) با علامت ویلچر مشخص شده‌اند برای استفاده افراد ناتوان با صندلی چرخدار مناسب هستند انتخاب بازشوی در، با عرض 800 یا 900 میلی‌متر به اندازه‌های طراحی بستگی دارد بازشوی 900 میلی‌متر اولویت دارد.
توجه 4: علیرغم نشان دادن وزنه تعادل در شکل‌های فوق اندازه‌ها مستقل از نوع سیستم محرکه داده شده است.
توجه 5: برانکارد بر اساس اندازه 2000 × 600 میلی‌متر در نظر گرفته شده است.
a: عرض بازشوی 800 میلی‌متر ارتفاع کابین 2200 میلی‌متر و ارتفاع بازشو 2100 میلی‌متر
b: عرض بازشوی 900 میلی‌متر ارتفاع کابین 2200 میلی‌متر و ارتفاع بازشو 2100 میلی‌متر
c: اندازه برانکارد 2000 × 600 میلی‌متر

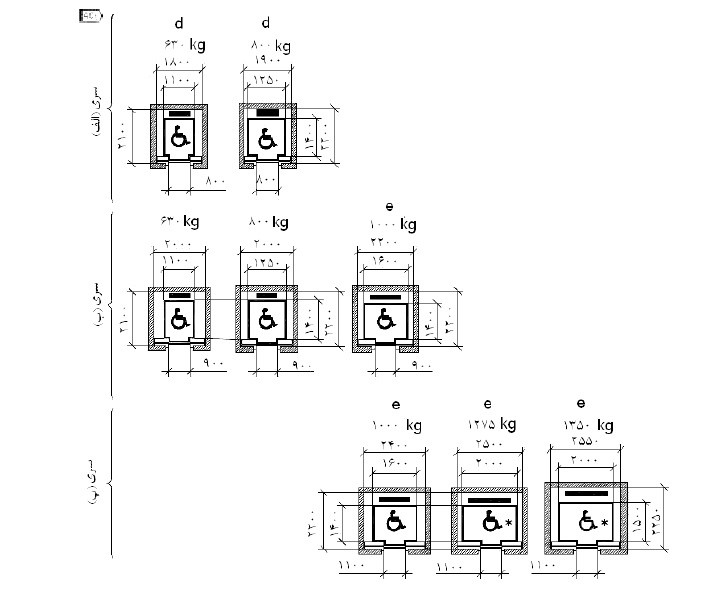

شکل 5- آسانسور با کاربرد عمومی
توجه 1: این آسانسورها تا سرعت 2/5 متر بر ثانیه مناسب هستند (برای سرعتهای بیشتر 100 میلی‌متر به عرض و عمق چاه اضافه شود)
توجه 2: انتخاب سری (الف) یا سری (ب) به نوع طراحی بستگی دارد.
توجه 3: آسانسورهایی که در سری (الف) و سری (ب) با علامت ؟؟ مشخص شده‌اند برای استفاده افراد ناتون با صندلی چرخدار مناسب هستند انتخاب بازشوی در، با عرض 800 یا 900 میلی‌متر به اندازه‌های طراحی بستگی دارد بازشوی 900 میلی‌متر اولویت دارد.
توجه 4: آسانسورهایی که با علامت *?? مشخص شده‌اند برای مانور صندلی چرخدار (سه نقطه چرخش) نیز مناسب هستند.
a:عرض باز شوی 800 میلی‌متر
b: عرض باز شوی 900 میلی‌متر
c: عرض باز شوی 1100 میلی‌متر
d: ارتفاع کابین 2200 میلی‌متر ارتفاع بازشوی 2100 میلی‌متر
e: ارتفاع کابین 2300 میلی‌متر ارتفاع بازشوی 2100 میلی‌متر

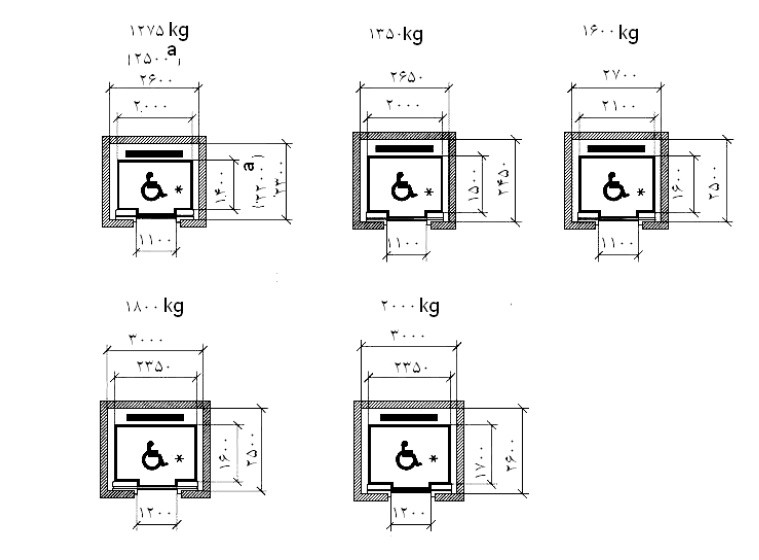

شکل 6- آسانسورهای با ترافیک سنگین
ارتفاع کابین باید 2400 میلی‌متر و ارتفاع ورودی باید 2100 میلی‌متر باشد
توجه 1: به دلیل ابعاد بزرگ کابین این آسانسورها برای سرعتها 2/5 متر بر ثانیه تا سرعت 6 متر بر ثانیه مناسب هستند.
توجه 2: آسانسورهایی که با علامت ?? مشخص شده‌اند برای مانور صندلی چرخدار (سه نقطه چرخش) نیز مناسب هستند.
a: فقط برای آسانسورهای با ظرفیت 1275 کیلوگرم و سرعت 2/5 متر بر ثانیه – شکل 5 را ببنید.

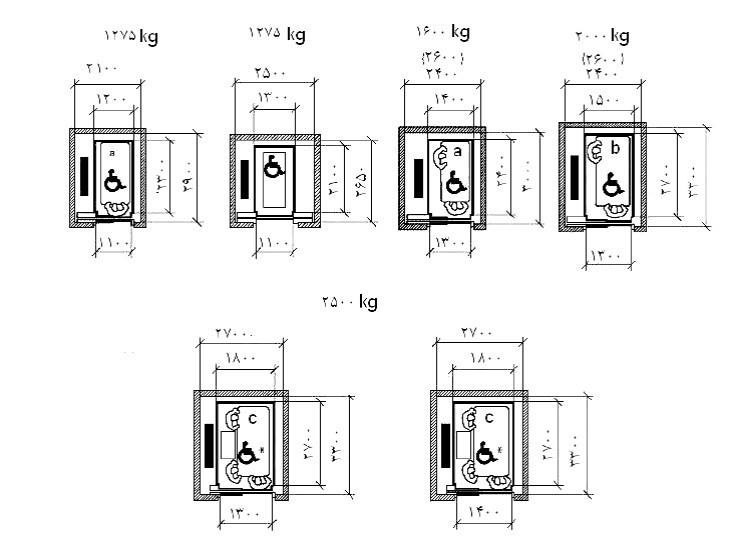

شکل 7- آسانسورهای بیمارستانی
ارتفاع کابین باید 2300 میلی‌متر و ارتفاع بازشو باید 2100 میلی‌متر باشد
توجه 1: این آسانسورها برای سرعت 2/5 متر بر ثانیه و کمتر از آن مناسب است
توجه 2: اندازه‌های داخل پرانتز برای آسانسورهای هیدرولیک با جک پهلو بکار می‌رود
توجه 3: آسانسورهایی که با علامت ?? مشخص شده‌اند برای مانور صندلی: مدار (سه نقطه چرخش) نیز مناسب هستند
توجه 4: علیرغم نشان دادن وزنه تعادل در شکل‌های فوق اندازه‌ها مستقل از نوع سیستم محرکه داده شده است.
توجه 5: آسانسور 1275 کیلوگرم با در وسط باز شو بهمراه سایر آسانسورها با در وسط باز شو مشابه در گروه و برای حمل برانکارد با ابعاد 200 ×600 میلی‌متر استفاده می‌شود.
a:تخت به ابعاد 2000×900 میلی‌متر
b: تخت به ابعاد 2000 × 1000 میلی‌متر
c: تخت به ابعاد 2300 × 1000 میلی‌متر به همراه تجهیزات اضافی
